行程開關也稱位置開關或限位開關。它的作用與按鈕相同，特點是觸點的動作不靠手，而是利用機械運動部件的碰撞使觸點動作來實現接通或斷開控制電路。它是將機械位移轉變?yōu)殡娦盘杹砜刂茩C械運動的，主要用于控制機械的運動方向、行程大小和位置保護。
       行程開關主要由操作機構、觸點系統和外殼3部分構成。行程開關種類很多，一般按其機構可分為直動式、轉動式和微動式。常見的行程開關的外形、結構與符號，如表4.13所示。

       行程開關選用時，主要考慮動作要求、安裝位置及觸頭數量，具體如下。
       (1)根據使用場合及控制對象選擇種類。
       (2)根據安裝環境選擇防護形式。
       (3)根據控制回路的額定電壓和額定電流選擇系列。
       (4)根據行程開關的傳力與位移關系選擇合理的操作頭形式。

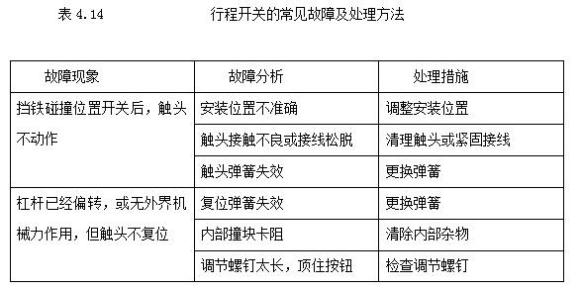

       行程開關的常見故障及處理方法，如表4.14所示。
